Storage 3일차 ( FC SAN / IP SAN / FCoE / NAS )

1. SAN 이란 ?
   서버와 공유스토리지 디바이스로 구성된 전용 고속네트워크
   SAN을 사용하면 스토리지를 통합 할 수 있을 뿐만 아니라 여러 서버간의 스토리지를 공유
   스토리지 리소스 활용도가 높아지고, 조직에서 구입 및 관리해야하는 총 스토리지 용량도 줄어든다.
     - 중앙 집중식 스토리지 및 관리

     - 블록 레벨에서 여러 서버 간 스토리지 리소스 공유 지원
     - 뛰어난 규모의 경제효과를 통해 증가하는 스토리지 요구사항을 효율적으로 충족

     - 일반적인 SAN 구축
         1) Fibre Channel SAN : 통신에 FC Protocol을 사용

         2) IP SAN : 통신에 IP 기반 Protocol을 사용





2. Fibre Channel ?

   고속 광섬유 케이블과 직렬동 케이블을 통해 실행되는 고속 네트워크 기술로 전송 오버에드가 거의 발생하지 않는다.
   FC의 크레딧 기반 흐름 제어 메커니즘은 대상 버퍼가 프레임 손실없이 데이터를 수신할 만큼 빠르게 데이터 전송

   FC 네트워크 하나로 약 1500개의 디바이스를 수용할 수 있음.

3. FC Connection Option

  1) Point to Point

     가장 단순한 FC구성으로 디바이스 각각 두개가 서로 직접 접속할 수 있는 방식으로, 다만 확장성이 제한적이여서 많은수의 노드를 지원하지 않는다. 보통 표준 DAS방식에 사용됨.



  2) FC-AL(Fibre Channel Arbitrated Loop)

   디바이스가 공유Loop에 연결되어 토큰링, 스타 토폴로지 특징을 갖는다.
   각 디바이스가 입출력 작업을 수행하기 위해 다른 디바이스와 경합한다.
   루프에 연결된 디바이스는 루프에 대한 제어권을 얻기 위해 "중재"를 해야한다.
   한번의 디바이스 하나만 입출력 작업을 수행할 수 있음.
   최대 126개의 노드지원, 노드 추가 또는 제거 시 루프 트래픽이 일시적으로 중지됨.



  3) FC-SW(Fibre Channel Switched Fabric)

    모든 노드는 스위치를 사용하여 서로 통신하는 논리공간(Fabric이라 함)을 구성함

     > ISL(Inter-Switch Link)은 스위치들이 서로 연결되도록 지원함

    노드간 전용경로 제공

    노드간 추가/제거 시 다른 노드의 트래픽은 영향받지 않음

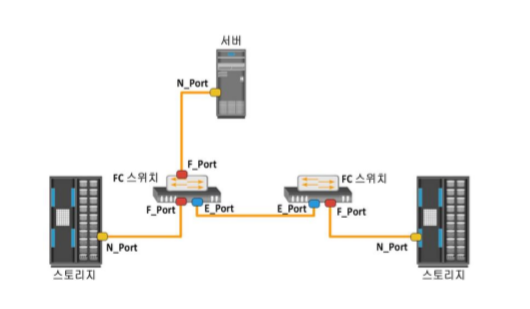

    * FC-SC 포트유형

      1) N_Port (Node Port)

         종단 Storage 나 Server와 연결된 Device Port

      2) F_Port (Fabric Port)

         Node와 Point-to-Point로 연결된 Switch 쪽 Port

      3) E _Port (Expansion Port)

         Switch 간의 연결된 Port로 Switch Fabric을 확장

      4) T_Port (Trunking Port)

        여러개의 VSAN을 전송하고자 할 경우 사용되는 Trunking Port

      5) G_Port (Generic Port)

         E_port나 F_Port등 동작할 수 있는 Port로 현재사용하지 않은 Port

      6) L_Port (Loop Port)

         Loop 구조가 가능한 Node나 Switch Port. 기존 Port Type에 함께 사용(Ex FL, NL)

      7) U_Port (Universal Port)

        G_Port보다 범용적으로 동작하는 Port이며, E,F,FL_Port로 동작 가능









4. FCoE (Fibre Channel over Ethernet)
